高级控制图选型地图（附图）
一、先讲个真事
那是家做精密液压件的厂，十二道关键工序。经理学完 EWMA 觉得这东西又灵敏又好看，一声令下全线换装。
三个月后的现场是这样的：
冲压那道工序模具一崩就是 4σ 级别的大跳变，EWMA 慢悠悠走了三个点才反应，中间流出去两百多件。热处理炉温那道，数据自相关强得离谱，EWMA 直接变成一条贴着上限来回蹭的抖动线，一个班报警七八次。工装夹具体那条小批量线，一个月十二个品种，每个品种二三十件，EWMA 的限刚算出来批就干完了，图上永远只有五六个点。
只有三道纯机加工序的 EWMA 是真的好用——恰好都是慢性刀具磨损。
复盘会上我把这十二道工序摊开一道道过，结论很朴素：没有哪张图是"更高级"的，只有哪张图"更对路"。 模块五讲了八种高级图，每一种都是为了解决一类特定困境才被写进标准的。这一篇不讲新图，只干一件事——把这八种图排进一张地图，让你三十秒之内知道自己该往哪走。
二、核心知识点拆解
2.1 五个问题，定一张图
选型不需要凭感觉，按顺序问五个问题就够了。
问题一：数据是计量还是计数？ 连续可测的尺寸、温度、重量走计量分支，模块五讲的高级图基本都在这条分支上。合格/不合格、缺陷数走计数分支，那是 p、np、c、u 图的地盘。
问题二：相邻两点独立吗？ 拿一两百个稳态点算滞后一阶自相关 r₁。r₁ 超过 0.3，后面所有的图都得先过平稳过程这一关，不然算出来的控制限是压扁的，虚警会把整套系统拖垮。这一步的优先级排在所有选型之前。
问题三：一个零件有几个相关特性？ 两三个特性之间相关系数超过 0.5，逐项画图会漏掉"单项合格、组合超差"的情况，该上多变量 T²。
问题四：能不能凑够子组、跑够点数？ 一个品种能稳定跑上百件，常规子组图和 CUSUM/EWMA 都能用。一个月十几个品种、每种几十件，控制限根本算不出来，只能走短周期那条路。
问题五：你最怕的是什么？ 怕突发大跳变——休哈特图最快。怕 1σ 以内的慢性漂移——CUSUM 或 EWMA。怕分布本来就偏、用正态限算出来一堆假超差——特殊控制图。能力富余、想省掉成品全检——验收控制图。
2.2 标准地图：这些图分别写在哪一部里
GB/T 17989 系列（对应国际标准 ISO 7870）本身就是按图分部的，把分部号记住，查标准会快很多：
| 分部 | 内容 | 模块五对应篇 |
|---|---|---|
| GB/T 17989.1 | 通用指南（术语、原理、选用） | 全模块基础 |
| GB/T 17989.2 | 常规控制图（Xbar-R、Xbar-S、I-MR） | 模块二 |
| GB/T 17989.3 | 验收控制图 | 第 45 篇 |
| GB/T 17989.4 | 累积和控制图 CUSUM | 第 41、42 篇 |
| GB/T 17989.5 | 特殊控制图（非正态等） | 第 47 篇 |
| GB/T 17989.6 | 指数加权移动平均控制图 EWMA | 第 43 篇 |
| GB/T 17989.8 | 短周期控制图 | 第 46 篇 |
| GB/T 17989.9 | 平稳过程控制图 | 第 48 篇 |
| ISO 22514-6 | 多变量过程能力（马氏距离） | 第 49 篇 |
| ISO 11462 系列 | SPC 实施指南（选型、验证、数据） | 贯穿全系列 |
这张表有个隐含的信息量：标准把这些图分开写，本身就说明它们互不替代。 想找一张"什么都能管"的图，方向从一开始就错了。
2.3 参数速查
选完图还得配参数。把模块五各篇的默认值汇总在这里，做个手边的速查：
| 图种 | 关键参数 | 常用默认值 | 往哪调 |
|---|---|---|---|
| CUSUM | k、h | k = 0.5、h = 5 | 想抓 δσ 的偏移，取 k = δ/2；h 越大越迟钝越省心 |
| EWMA | λ、L | λ = 0.2、L = 2.962 | λ 小（0.05～0.1）抓更小的漂移，代价是更迟缓 |
| 平稳过程 | φ、σ_a | φ 由 r₁ 估，σ_a = σₓ√(1−φ²) | 残差上叠 EWMA，λ 建议取 0.1～0.2 |
| 多变量 T² | Σ、UCL | UCL = χ²₀.₀₀₂₇(p)，p=2 时 11.83 | 特性数控制在 3～5 个 |
| 短周期 | 目标值、族内 σ | 按工艺族标准化 | 同族才能合并，别跨工艺凑数 |
| 验收图 | APL、RPL、α、β | 按能力与风险协商定 | Cpk 不到 1.33 别用 |
三、决策表与四道工序实战走查
3.1 高级控制图选型决策表
这张表按"你的痛点"来查，比按图名查快得多：
| 你的痛点 | 数据与过程特征 | 推荐图 | 关键参数 | 对应标准 | 篇号 |
|---|---|---|---|---|---|
| 突发大跳变，撞刀、崩模、错料 | 计量、独立、可分组 | Xbar-R / I-MR | n、3σ 限 | 17989.2 | 模块二 |
| 1σ 以内慢漂移，刀具磨损、结垢 | 计量、独立、关键尺寸 | CUSUM | k=0.5、h=5 | 17989.4 | 41、42 |
| 慢漂移，且要给一线一条看得懂的曲线 | 计量、噪声大、连续参数 | EWMA | λ=0.2、L=2.962 | 17989.6 | 43 |
| 两张图都能用，纠结选哪个 | —— | 看诊断需求与可读性 | —— | 17989.4/.6 | 44 |
| 能力富余，想少检甚至免检 | Cpk ≥ 1.33，允许均值带内游走 | 验收控制图 | APL、RPL、α、β | 17989.3 | 45 |
| 多品种小批量，限都算不出来 | 同工艺族、目标值各不同 | 短周期图（Z-MR） | 标准化变换 | 17989.8 | 46 |
| 分布明显偏态，假超差一堆 | 单边界、有物理下限 | 特殊控制图 | 变换法、分位数限 | 17989.5 | 47 |
| 图天天虚警，报警声被关掉 | r₁ > 0.3，连续工艺 | 平稳过程图 + 残差 EWMA | φ、σ_a | 17989.9 | 48 |
| 单项都合格，总成装不上 | 3～5 个特性、ρ > 0.5 | 多变量 T² | Σ、χ² 限 | ISO 22514-6 | 49 |

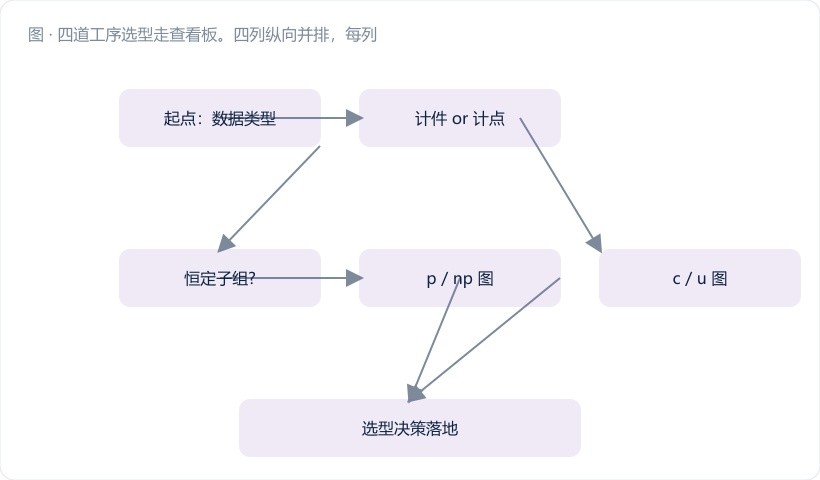

3.2 四道工序，一道道走一遍
拿那家液压件厂的四道工序实操一遍，五个问题挨个答。
工序 A：CNC 精车轴径 φ25h7，每小时抽 5 件。 计量数据；r₁ = 0.08，独立；单特性；单品种年产六万件，点数管够；分布正态；最怕的是刀具磨损导致的缓慢上偏，历史上出过一次连着两个班没发现。 → 选型结论：Xbar-R 打底 + CUSUM 并联。前者管崩刀这类大跳变，后者守 1σ 慢漂移。CUSUM 参数 k=0.5、h=5，μ₀ 与 σ 从稳态三十组子组估。
工序 B：真空炉炉温，DCS 每两分钟一点。 计量数据；r₁ = 0.85，卡在第二个问题上直接出局，后面几问不用再答。 → 选型结论：平稳过程控制图。先拟合一阶自回归拿到 φ 和 σ_a，对残差画 I 图，残差上再叠 λ=0.15 的 EWMA。同时给操作工另配一张带工艺窗口的原始温度趋势图，那张不判异、只看走势。
工序 C：工装夹具体铣削，一个月十二个品种，单品种 20～40 件。 计量数据；r₁ = 0.12，独立；单特性；第四问出局，单品种跑不够点数。 → 选型结论：短周期 Z-MR 图。这十二个品种同机床、同刀具、同装夹方式，属于一个工艺族，按各自目标值做标准化变换后合并到一张图上。族内 σ 用汇总的方式估，跨工艺族的品种另开一张。
工序 D：齿轮泵转子外径与泵体内孔配合。 计量数据；r₁ 都在 0.1 附近，独立；第三问命中，两个特性 ρ = 0.80。 → 选型结论：两张单变量 I 图继续给操作工看 + 一张 T² 图挂班长台。T² 的 UCL 取 χ²₀.₀₀₂₇(2) = 11.83，报警后走"分解量 → 单图位置 → 散点方位"三步定位。
四道工序，四种完全不同的答案，没有一道是"全上 EWMA"能覆盖的。这就是当初那位经理挫败的全部原因。
3.3 上线顺序：别一步到位
选完图别急着全铺开，按这个顺序走风险最小：
第一步，用常规休哈特图把过程拉到受控状态，把特殊原因清干净。过程没稳过，任何高级图算出来的参数都是被污染的。 第二步，采集足够的稳态数据估参数——CUSUM 和 EWMA 要 μ₀ 与 σ，平稳过程要 φ，T² 要整个 Σ，短周期要工艺族的目标与散布。 第三步，高级图与休哈特图并联试运行两到四周，只看不动，统计虚警次数。虚警明显偏多，回头查是参数没配对还是自相关没处理。 第四步，试运行通过再正式纳入响应流程，写清楚"谁看、多久看一次、报警了找谁、几分钟内到位"。
四、常见误区提醒
- 把"高级"理解成"更好"。 模块五这八种图，没有一种在全部场景下优于常规图。3σ 以上的大跳变，休哈特图比 CUSUM 和 EWMA 都快。 高级图是补位的，不是升级包。
- 一张图想管所有事。 大跳变、慢漂移、多特性关系、非正态、小批量，这是五个不同的问题，指望一张图全包就是给自己挖坑。并联是常态，不是浪费。
- 跳过"过程先受控"这一步。 这是模块五每一篇都在重复的话，因为它是最常被跳过的一步。过程还在到处乱跳的时候，估出来的 σ 是被特殊原因撑大的，CUSUM 会变钝、T² 的椭圆会变胖、平稳模型的残差会带结构。先拉稳，再选高级图。
- 选型只看数据，不看谁来看图。 同样是慢漂移，给工程师查因就选 CUSUM，给操作工日常盯就选 EWMA，理由在第 44 篇里讲透了。一张没人看得懂的图，统计性能再好也是废纸。
- 上线之后再不回头验证。 参数会过期，相关结构会变，自相关系数会随工况漂。至少半年做一次复盘：虚警次数、漏报案例、参数是否还成立。 那家厂后来定的规矩是每半年一次选型复审，用的就是本篇这张决策表。
- 忽略了 ISO 11462 那一层。 选对图只是技术问题，图能不能活下来是管理问题——谁负责看、报警怎么响应、数据从哪来、人怎么培训。十二张图被撤掉那次，技术上的错只占一半，另一半是没人把响应流程建起来。
五、小结 & 互动提问
模块五走到这一篇，八种高级图算是齐了。回头看，它们不是八个并列的选项，而是八把对着不同锁的钥匙：
CUSUM 和 EWMA 对着"慢漂移"这把锁，验收图对着"能力富余还在硬检"，短周期图对着"多品种小批量算不出限"，特殊控制图对着"分布本来就不正态"，平稳过程图对着"连续工艺虚警成灾"，多变量 T² 对着"单项合格总成超差"。
选型的本质，是先把你车间的锁看清楚，再去挑钥匙。 顺序反了，就会出现拿一串好钥匙对着一把根本不存在的锁乱试的局面——那位经理的十二张 EWMA，正是这么撤下来的。
把本篇的决策树和决策表打印一份贴在质量办公室，下次有人问"这道工序该上什么图"，五个问题问完，答案基本就出来了。
互动提问：拿你现在最头疼的那道工序，按本篇五个问题走一遍——你在第几问上就定案了？定出来的那张图，和你现在墙上挂的是同一张吗？如果不是，是图选错了，还是这道工序其实压根不需要高级图？
