局部与整体：单点出界要看上下文
一、先说结论
新手判图，眼睛只盯着那个红点：出界了，报警，停机，查。
老手判图，眼睛先扫一圈：这个点前面几个点什么走势？R 图同时动了没？这一段是不是刚换过料、换过班？
一个孤零零的数值，本身不携带足够的信息去指导决策。 出界只告诉你"这里不对劲"，至于是"偶发扰动"还是"系统性变化"，得靠它周围的模式来判断。这俩的处置方式，从追溯范围到停不停线，完全不一样。
这篇讲的就是怎么把"点"读成"局面"：Xbar 和 R 怎么配合看、多条准则同时亮意味着什么、以及那几个常见的"模式指纹"分别对应什么病。
二、核心知识点拆解
2.1 先看 R 图，再看 Xbar 图——顺序不能反
这是判图的第一条铁律，很多人不知道。
原因很简单：Xbar 图的控制限是用 R̄ 算出来的（UCL ＝ x̄̄ ± A₂·R̄）。R 图要是自己都不受控，说明组内散布在变，那个 R̄ 就是个不靠谱的平均值，用它算出来的 Xbar 限自然也不可信。
R 图不稳的时候，去解读 Xbar 图上的报警，等于用一把会伸缩的尺子量东西。
所以正确顺序永远是：R 图（或 s 图）先稳住 → 再看 Xbar 图。R 图管的是"过程的手抖不抖"，Xbar 图管的是"过程的准心偏没偏"。手都在抖，谈准心没意义。
2.2 两张图的四种组合，对应四类病
| R 图 | Xbar 图 | 判读 | 常见根因 |
|---|---|---|---|
| 受控 | 受控 | 过程稳态 | —— |
| 受控 | 异常 | 中心漂移，散布没变 | 刀补输错、换料批、温度漂移、对刀基准变了 |
| 异常 | 受控 | 散布变大，中心没动 | 夹具松动、主轴间隙、混料、量具重复性差、新手操作 |
| 异常 | 异常 | 结构性变化 | 换机、换模、混批、测量系统整体出问题 |
这张表建议打印出来贴在控制图旁边。光凭"R 稳不稳 + Xbar 偏不偏"这两个二元判断，就能把根因范围砍掉四分之三，查因效率立马不一样。
举个最典型的：Xbar 出界、R 正常 → 别去查夹具松动，那是散布问题；直奔"什么东西整体推了一把"——刀补、料、温度。反过来，R 出界、Xbar 正常 → 别去查刀补，去查松动和混料。

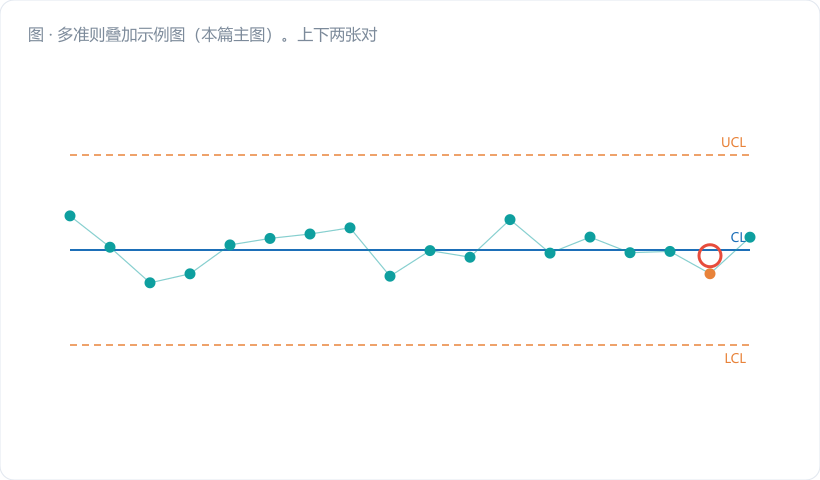

2.3 模式指纹：多准则叠加怎么读
单条准则给的是信号，多条准则同时亮给的是诊断。几个常见组合：
| 出现的模式 | 指向 | 处置倾向 |
|---|---|---|
| 出界点孤立，前后各 5 点均正常，R 图同步跳一下 | 组内混进了离群值（测量错误、单件磕碰） | 复测确认，多半不用调机 |
| 出界点 + 前面 6 点递增（准则 1＋3） | 稳定漂移已走到头（磨损、热变形） | 停机干预 + 追溯 |
| 出界点 + 连续 9 点同侧（准则 1＋2） | 中心已经搬家一段时间了 | 追溯范围要拉长 |
| 准则 4 ＋ 准则 8 同时亮 | 混合分层（两腔/两机/两班） | 不是设备问题，先拆分层 |
| 准则 7（15 点在 C 区）＋ 从不报警 | 控制限过宽或数据不实 | 查限的算法与原始记录 |
| R 图出界 ＋ Xbar 图同时出界 | 结构性变化 | 按新过程对待，考虑重新定限 |
多说一句关于"孤立点"的处置。孤立出界点最常见的三个来源：测量错误、记录笔误、单件偶发事件（磕碰、铁屑、夹渣）。这类点该不该剔除？规矩是：能查实原因、且原因确认为非过程本身（比如量具没归零、抄错数）的，可以剔除并留记录；查不出原因的，不许剔除。 随手删点，是把控制图做成粉饰报表的第一步。
三、车间真实案例：两个长得一样的出界点
同一台车床，同一个特性：轴颈外径，规格 φ50.00±0.30 mm，n＝5，两小时一个子组。
历史稳定数据定的限：
- Xbar 图：CL ＝ 50.00，UCL ＝ 50.30，LCL ＝ 49.70（σ_x̄ ＝ 0.10）
- R 图：R̄ ＝ 0.52，UCL_R ＝ D₄·R̄ ＝ 2.114 × 0.52 ＝ 1.099，LCL_R ＝ 0
- 反算单件标准差：σ̂ ＝ R̄/d₂ ＝ 0.52/2.326 ＝ 0.2236 mm，校验 σ_x̄ ＝ 0.2236/√5 ＝ 0.100 ✓
情形 A（3 月 12 日）
| 子组 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|
| x̄ | 49.98 | 50.06 | 50.42 | 50.01 | 49.97 |
| R | 0.48 | 0.55 | 1.80 | 0.50 | 0.53 |
判读步骤：
- 先看 R 图：第 18 组 R ＝ 1.80 > UCL_R ＝ 1.099，R 图先出界。
- R 图既然不稳，Xbar 的那个 50.42 就不能当"中心漂移"来解释。
- 调原始记录：五个读数是 50.06、50.03、51.85、50.05、50.11。一个数明显离群。
- 现场核实：那件在测量前掉地上磕了一下，且量具当班未归零复核。
- 处置：该件隔离复测（实测 50.07），子组作废重取，机床一动没动。
情形 B（5 月 8 日）
| 子组 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
|---|---|---|---|---|---|---|---|
| x̄ | 50.05 | 50.10 | 50.14 | 50.19 | 50.24 | 50.28 | 50.34 |
| R | 0.50 | 0.53 | 0.49 | 0.55 | 0.51 | 0.52 | 0.54 |
判读步骤：
- R 图：0.49~0.55，全都稳稳贴着 R̄ ＝ 0.52，散布没变。
- Xbar 图：第 12→17 六点严格递增，准则 3 在第 17 点就触发了；第 18 点 50.34 > UCL，准则 1 触发。
- 第 12→18 共漂移 50.34 − 50.05 ＝ 0.29 mm，折合 0.29/0.10 ＝ 2.9 个 σ_x̄，用了 7 个子组、约 14 小时——典型的匀速漂移。
- 单看第 18 点，它离 CL 是 0.34/0.10 ＝ 3.4σ_x̄；但结合前面的爬坡，它根本不是"突然"出界，是走到那儿去的。
- 现场：刀具后刀面磨损量 VB ＝ 0.32 mm，超过换刀标准 0.25 mm。
- 处置：停机换刀，重新对刀；追溯从第 12 子组（最后一个明确正常的点是第 11 组）之后的全部产品——节拍 30 s/件，两小时一个区间 240 件，7 个区间约 1680 件全部返检，实测挑出 23 件超上差。
同样是"超 UCL"，一个啥也不用做，一个要返检一千六百件。区别全在那个点周围的上下文里。
四、常见误区提醒
- 只看 Xbar 图，R 图当摆设。 这是最普遍的一条。R 图不受控时，Xbar 图的控制限本身就是错的，你在错的限上做的所有判读都不成立。 判图顺序永远是先 R 后 Xbar，没有例外。
- 看到出界就一律停机追溯。 情形 A 那种孤立点，八成是测量或单件偶发，停机不但没用，还白白损失产能、打乱节拍。先花两分钟看上下文和原始读数，再决定停不停。
- 查不出原因就把点删掉，让图变好看。 只有查实为非过程原因（量具未归零、抄错数、样件磕碰）并留下记录的点，才允许剔除。 查不出原因的出界点必须留在图上——它是你过程能力的一部分证据。删了，下次审核问起来你连解释的机会都没有。
五、小结 & 互动提问
判异不是"找红点"，是"读局面"。R 图定手抖不抖，Xbar 图定准心偏不偏，两张图的四种组合先把根因范围锁死；再看这个点是孤立的还是趋势末端的，决定停不停、追多远。
一句话：点是名词，模式才是句子。 只认名词的人，永远读不懂过程在说什么。
互动提问：回想你最近一次控制图报警——当时你看 R 图了吗？如果没看，现在翻出来对一下：那次到底是"中心漂移"还是"散布变大"？处置方向对上了没？
