控制图解剖:CL/UCL/LCL 到底谁说了算
任何一张控制图,都有三条线:中间一条 CL,上下两条 UCL/LCL。很多人盯着线看,却不知道这三条线谁管"中心"、谁管"报警"。今天把这张图的" anatomy "拆给你看。
一、先说结论
一张控制图的三条线,各管一摊:
- CL(中心线,Center Line):过程的"典型水平",通常是数据均值(x̄̄ 或 R̄)。它告诉你过程大致稳定在哪儿。
- UCL(上控制限)/ LCL(下控制限):统计算出来的"正常波动边界",通常是 CL ± 3σ。点跑出这条线,就高度可疑。
记住:CL 是"你在哪",UCL/LCL 是"你还正不正常"的边界。 规格限(USL/LSL)是客户要的,控制限是过程自己说的——别把两者画等号(第 18 篇专门批)。
二、核心知识点拆解
2.1 中心线 CL 怎么来
CL 一般取所画统计量的平均值:
- Xbar 图的 CL = 所有子组均值的总平均 x̄̄
- R 图的 CL = 所有子组极差的平均 R̄
- I-MR 图的 CL = 单值总平均 / 移动极差平均
它代表的是"没特殊原因时的正常位置"。
2.2 控制限怎么来
控制限 = CL ± k·(某种散布估计)。最常见 k=3:
- Xbar 图:UCL/LCL = x̄̄ ± A₃·s̄(或 ± A₂·R̄)
- R 图:UCL = D₄·R̄,LCL = D₃·R̄(n 小的时候 D₃=0,R 图没有下界)
- 这里的 A₂/A₃/D₃/D₄ 都是只和子组大小 n 有关的查表常数。

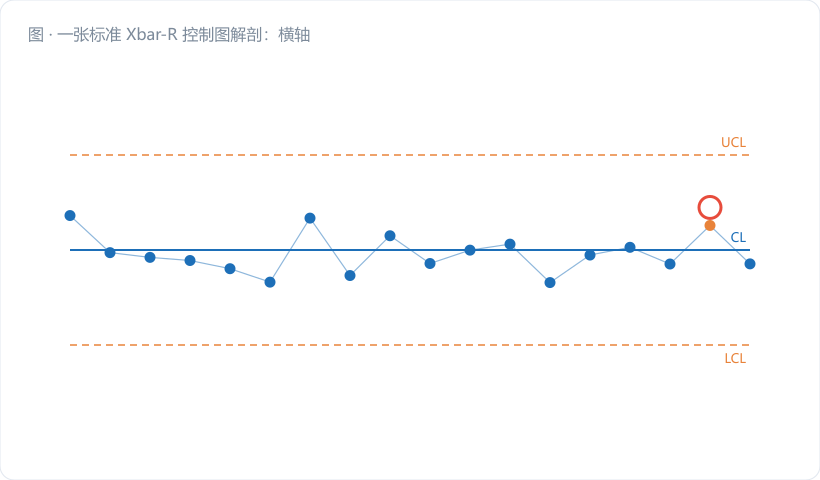

图 1 · 一张标准 Xbar-R 控制图解剖:横轴子组号,纵轴数值;标出 CL(实线)、UCL/LCL(虚线)、三个标注框解释"CL=平均位置 / UCL=上界 / LCL=下界",并画一个出界红点 + 红圈。图注:"实线是你在哪,虚线是边界,红点是警报"。
2.3 谁说了算?过程数据说了算
关键认知:控制限是过程自己数据算出来的,不是人拍的,也不是图纸给的。 换一批数据、过程改进后,限就要重算(第 28 篇)。用"经验值"或"规格限"填控制限,是本末倒置。
三、车间真实算一遍:5 个子组的轴径
子组均值(mm):25.008, 25.002, 25.011, 24.999, 25.004 子组极差 R:0.05, 0.03, 0.06, 0.02, 0.04
- CL(Xbar) = x̄̄ = (25.008+25.002+25.011+24.999+25.004)/5 = 25.0048
- CL(R) = R̄ = (0.05+0.03+0.06+0.02+0.04)/5 = 0.040
- 取 n=5,查表 A₂≈0.577、D₄≈2.114、D₃=0
- Xbar 图:UCL = 25.0048 + 0.577×0.040 = 25.0279;LCL = 25.0048 − 0.577×0.040 = 24.9817
- R 图:UCL = 2.114×0.040 = 0.0846;LCL = 0(n=5 无下界)
规格若 25.00±0.05,控制限比规格限窄,说明过程散布控制得不错。但注意子组少(仅 5 组),限还不太稳,建议攒到 25 组再定限(第 21 篇会讲)。

图 2 · 计算步骤卡:原始→x̄̄/R̄→乘常数→UCL/LCL,四个框串成链。图注:"限是算出来的,常数只跟 n 走"。
四、常见误区提醒
- 把规格限当控制限画上去。两者来源不同,混用既漏判又误判(第 18 篇重点)。
- 控制限写死不更新。过程变了限还不变,新异常全漏。
- 子组太少就急着定限。至少 20–25 组才稳,5 组只能先用着、后续修。
五、小结 & 互动提问
CL、UCL、LCL 是控制图的三根骨头:CL 定位、UCL/LCL 划界。搞清楚谁管什么,你看任何一张图都不会懵。
互动提问:你手头最近一张控制图,UCL/LCL 是怎么来的?是系统按数据算的,还是某次"先填个大概"沿用至今?建议去核对一下。
【来源标注】本篇依据:GB/T 17989.1-2020 第 5–6 章(控制图结构、控制限计算);ISO 22514-2 基础。可配套互动页:iso-spc-kb/KP101.html、iso-spc-kb/KP201.html(Xbar-R 图)、iso-spc-tutorials/GBT17989.1_general_guide.html(控制图解剖演示)。
