Xbar-R 图：用最多也错最多的图
一、先讲个真事
前年去一家做汽车销轴的厂子做 IATF 过程审核准备，走到磨床工位，墙上贴着一张打印得很漂亮的 Xbar-R 图，点子规规矩矩全在限内，操作工挺自豪："我们这图从来不报警。"
我拿尺子比了一下上下限的间距，心里咯噔一下：那条 UCL 到 LCL 的宽度，跟图纸公差带一模一样。再翻他们的记录本，果然——控制限是拿规格上下限直接抄上去的。
这就等于给病人量体温，却把温度计的刻度换成了"活着/死了"两档。过程早就往上漂了 0.008 mm，Xbar 已经贴着规格上限走，可图上还是一片祥和。后来那批件送到客户端，因为配合过盈量不够被判了让步接收。
老师傅那句"从来不报警"，其实是最危险的信号。一张永远不报警的控制图，多半不是过程好，是限画宽了。
二、核心知识点拆解

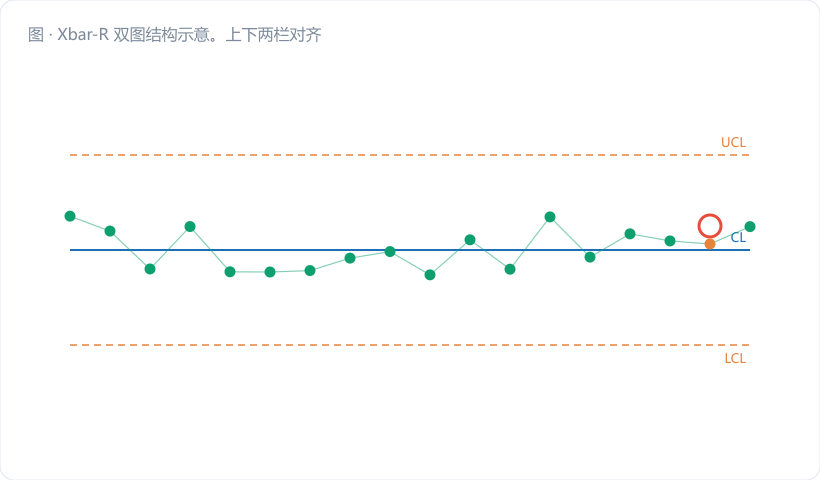

2.1 Xbar-R 图画的是两件事，不是一件
很多人把 Xbar-R 当成"一张图"，其实它是一对图，上下叠着看，管的是两个完全不同的东西：
- R 图（极差图）管的是组内变异，也就是短时间内、同一批料同一把刀、几乎同一时刻做出来的几件，彼此差多少。它反映的是过程"手抖不抖"。
- Xbar 图（均值图）管的是组间变异，也就是这一组的平均水平相对于历史中心线漂了没有。它反映的是过程"准不准"。
说白了，R 图看精密度，Xbar 图看准确度。两张图的报警含义完全不同，处理动作也完全不同：R 图报警多半是设备松动、夹具磨损、量具重复性差；Xbar 图报警多半是刀补、换料、温度、班次差异。
2.2 控制限公式：三个常数干三件事
Xbar-R 的限不是拍脑袋，也绝不是抄规格。标准做法（GB/T 17989.2 常规控制图）是先取 k 组（一般 20～25 组）稳定期数据，算：
- 总均值：X̿ = ΣX̄ᵢ / k
- 平均极差：R̄ = ΣRᵢ / k
然后套公式：
| 图 | 中心线 CL | 上控制限 UCL | 下控制限 LCL |
|---|---|---|---|
| Xbar 图 | X̿ | X̿ + A₂·R̄ | X̿ − A₂·R̄ |
| R 图 | R̄ | D₄·R̄ | D₃·R̄ |
常数表（节选，按子组大小 n 查）：
| n | A₂ | D₃ | D₄ | d₂ |
|---|---|---|---|---|
| 2 | 1.880 | 0 | 3.267 | 1.128 |
| 3 | 1.023 | 0 | 2.574 | 1.693 |
| 4 | 0.729 | 0 | 2.282 | 2.059 |
| 5 | 0.577 | 0 | 2.114 | 2.326 |
| 6 | 0.483 | 0 | 2.004 | 2.534 |
| 7 | 0.419 | 0.076 | 1.924 | 2.704 |
| 8 | 0.373 | 0.136 | 1.864 | 2.847 |
这几个常数其实是"三倍标准差"的打包简化。A₂ 的本质是 3/(d₂√n)，它把 R̄ 直接换算成 3σ_X̄；D₃、D₄ 则是极差分布本身的 3σ 上下界。n≤6 时 D₃=0，意思是极差的下限压到 0，不设下限——不是极差不会太小，是 n 小的时候统计上分不出来。
2.3 σ 从哪来：R̄/d₂ 才是"过程真实波动"
Xbar-R 里估计过程标准差用的是 σ̂ = R̄ / d₂，注意，这是组内标准差，只包含短期波动。它和你把所有数据一锅端算出来的样本标准差 s（长期、含组间漂移）不是一回事。
这也是为什么控制限一定比规格限窄得多：控制限是 X̄ 的 3σ 带，宽度 6σ/√n；规格限是单值的容差带。n=5 时，控制限宽度只有单值 6σ 的 1/√5 ≈ 0.447 倍。两者混为一谈，就是本文开头那家厂踩的坑。

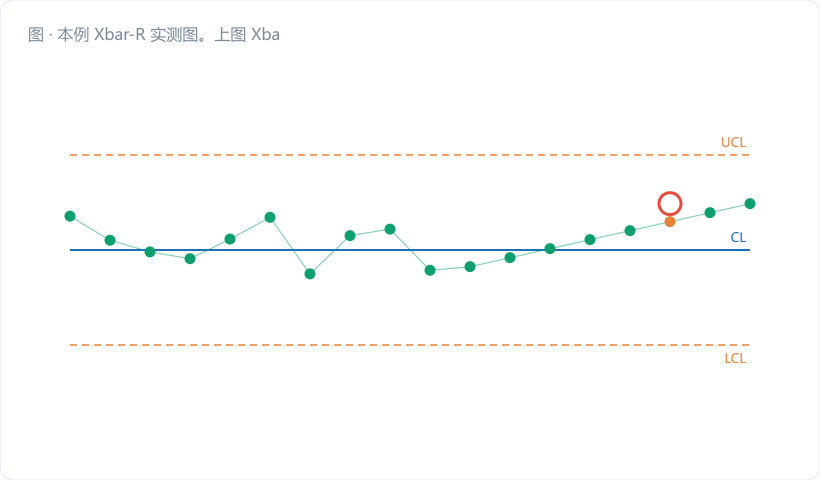

三、车间真实案例：销轴外径的 Xbar-R 手算
零件：销轴外径，图纸 φ12.000 ± 0.015 mm。磨床加工，每半小时连续取 5 件为一个子组，取了 10 组（实际做限至少要 20～25 组，这里为讲计算做简化）。
| 子组 | x₁ | x₂ | x₃ | x₄ | x₅ | X̄ | R |
|---|---|---|---|---|---|---|---|
| 1 | 12.003 | 11.998 | 12.001 | 12.006 | 11.997 | 12.0010 | 0.009 |
| 2 | 11.999 | 12.004 | 12.000 | 11.995 | 12.002 | 12.0000 | 0.009 |
| 3 | 12.005 | 12.001 | 11.996 | 12.000 | 12.003 | 12.0010 | 0.009 |
| 4 | 11.997 | 11.994 | 12.002 | 11.999 | 12.003 | 11.9990 | 0.009 |
| 5 | 12.000 | 12.007 | 11.998 | 12.002 | 11.998 | 12.0010 | 0.009 |
| 6 | 12.002 | 11.996 | 12.004 | 11.999 | 12.004 | 12.0010 | 0.008 |
| 7 | 11.998 | 12.003 | 12.001 | 12.005 | 11.998 | 12.0010 | 0.007 |
| 8 | 12.001 | 11.999 | 11.995 | 12.002 | 12.006 | 12.0006 | 0.011 |
| 9 | 12.004 | 12.000 | 12.002 | 11.997 | 12.001 | 12.0008 | 0.007 |
| 10 | 11.996 | 12.002 | 11.999 | 12.003 | 12.000 | 12.0000 | 0.007 |
第一步，先算 R̄。 ΣR = 0.009×5 + 0.008 + 0.007 + 0.011 + 0.007 + 0.007 = 0.085 R̄ = 0.085 / 10 = 0.0085 mm
第二步，算 R 图的限（n=5，D₃=0，D₄=2.114）。 UCL_R = 2.114 × 0.0085 = 0.0180 mm LCL_R = 0（不设） 查一遍 10 个 R 值，最大是 0.011，远小于 0.0180，R 图受控。R 图先判，这一步过了才有资格往下看 Xbar。
第三步，算 X̿。 把各组均值相对 12.000 的偏差加起来： 0.0010 + 0 + 0.0010 − 0.0010 + 0.0010 + 0.0010 + 0.0010 + 0.0006 + 0.0008 + 0 = 0.0054 X̿ = 12.000 + 0.0054/10 = 12.00054 ≈ 12.0005 mm
第四步，算 Xbar 图的限（A₂ = 0.577）。 A₂·R̄ = 0.577 × 0.0085 = 0.004905 ≈ 0.0049 UCL_X̄ = 12.0005 + 0.0049 = 12.0054 mm LCL_X̄ = 12.0005 − 0.0049 = 11.9956 mm
第五步，顺手把过程标准差和能力算了。 σ̂ = R̄ / d₂ = 0.0085 / 2.326 = 0.003654 mm Cp = T / 6σ̂ = 0.030 / (6 × 0.003654) = 0.030 / 0.021926 = 1.37 Cpk 取上下偏小的一边： Cpu = (12.015 − 12.0005) / (3 × 0.003654) = 0.0145 / 0.010962 = 1.32 Cpl = (12.0005 − 11.985) / 0.010962 = 0.0155 / 0.010962 = 1.41 Cpk = 1.32
你品品这组数：控制限是 ±0.0049，规格限是 ±0.015，差了三倍还多。要是像开头那家厂一样把 ±0.015 当控制限画上去，过程漂 0.01 mm 都不会报警——而 0.01 mm 对 Cpk 的杀伤是致命的。
四、常见误区提醒
- 把规格限当控制限画。 这是头号错误，没有之一。规格限是给"单个零件"判合格的，控制限是给"子组统计量"判受控的，两者的统计对象、分布、宽度全不一样。记死一句：控制限只能由过程数据算出来，不能由图纸抄下来。
- 控制限算完一劳永逸，三年不动。 换刀具品牌、换供应商料、大修完设备，过程的固有波动已经变了，老限继续用就是掩耳盗铃。限要有明确的复核周期和重算触发条件（这事儿第 28 篇专门讲）。
- 只看 Xbar，不看 R，甚至把 R 图删了省纸。 R 图失控时，σ̂ = R̄/d₂ 本身就不可信，用它算出来的 Xbar 限自然也是废的。R 图不受控，Xbar 图的判读一律作废（第 23 篇细讲顺序）。
五、小结 & 互动提问
Xbar-R 用得最多，栽跟头也最多，根子就在于它太"好画"了——填个表、套个公式，图就出来了，出错也毫无声响。真要用对，三件事：限从数据来、R 图先判、常数按 n 查。
互动提问：翻一下你手边最近一张 Xbar-R 图，量一量 UCL 到 LCL 的距离，再对照图纸公差带——是明显窄一大截，还是几乎一样宽？如果几乎一样宽，你觉得问题出在哪一步？
